眾所周知，模具行業的訂單具有隨機性、產品多樣性，導致模具制造的情況復雜多變。整個生產過程造成產品質量、交期、成本等問題難以得到有效管理和控制。

作為全球領先的模具供應商，東江模具近年來一直致力于模具設計、制造領域的數字化和智能化建設，無愧于引領模具行業風向標的王者。

“東江模具制造部門就經歷了從不愿用五軸聯動加工中心到排隊使用的轉變過程，促成這一轉變帶來了效率的提升，質量的提高，綜合成本的穩步降低?！痹跂|江模具技術經理朝格圖看來，這樣的轉變既是企業意識的轉變，也是人員加工理念的轉變，它為后來東江模具的生產模式變革奠定了基礎。

東江模具技術經理朝格圖（左）、軟件維護工程師謝懷清（右）與GF加工方案的服務工程師在一起

一、從不愿用五軸聯動加工中心到排隊使用

當模具產品結構變得愈發復雜時，為了應對加工工藝的變化，常規的做法多是通過增加裝夾次數來滿足加工要求。

“這種解決方法的不足之處在于輔助裝夾時間長，多次重復定位讓精度也難以保持一致性，由此會使綜合成本居高不下?！背駡D和他的同事為此曾經苦惱不已。

搭載了海德漢TNC數控系統的GF加工方案HPM 1350U五軸聯動加工中心的導入讓問題迎刃而解。一次裝夾即可完成所有加工，有效解決了多次裝夾帶來的加工障礙，而海德漢TNC數控系統則讓復雜曲面加工成為可能，其具備的優異主軸加工性能、高速控制能力，以及各軸的高精度反饋系統讓機床實現了高速、高精和高表面質量加工。

數控系統作為數控機床的核心功能部件，它起到的作用不容忽視。東江模具與海德漢打交道的時間可以回溯至1989年，當時東江模具的第一臺數控機床搭載的就是海德漢數控系統，二者之間的淵源極為深厚。

近年來，自多軸加工中心大范圍引入開始，搭載的海德漢TNC數控系統持續為東江模具的發展“建功立業”。

海德漢TNC數控系統的NC程序顯示簡潔，用戶界面友好，還擁有人性化的人機對話界面，自帶編程模塊，并能選調常用編程模塊，使得操作者能在盡可能短的時間內熟悉并操控機床，可以有效解決技能人才不足的難題。

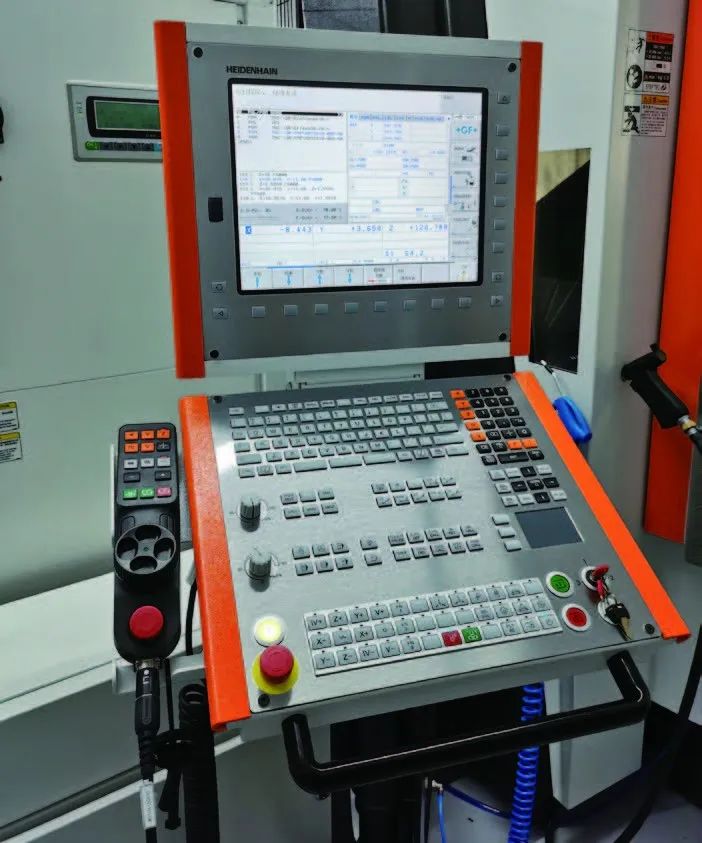

海德漢TNC數控系統

TNC數控系統的動態高效功能可以在提高材料切除速度的同時，最大限度地延長刀具壽命、降低機床負載；而動態高精功能用于顯著提高機床的輪廓加工精度，甚至可以較高的進給速率加工復雜的輪廓?！斑@些功能讓看似相互矛盾的加工時間、表面質量、加工精度這些指標，同時得以實現完美，幫助東江模具從容應對用戶需求的不斷變化?！睎|江模具軟件維護工程師謝懷清如此表示。

而在五軸聯動加工中心的應用中，基于穩定和高質的角度運算，海德漢TNC數控系統在曲面、不規則面加工中表現優異，同時，海德漢高精度角度編碼器的加持為實現高精度加工保駕護航?！皷|江模具因此在面對結構復雜模具的訂單需求時更為得心應手。”謝懷清強調，“尤其是在從基于機械結構的加工向基于仿生結構的非規則形狀體加工轉變的過程中，可以實現一次裝夾完成所有面加工的海德漢TNC數控系統無疑是最佳選擇?！?/p>

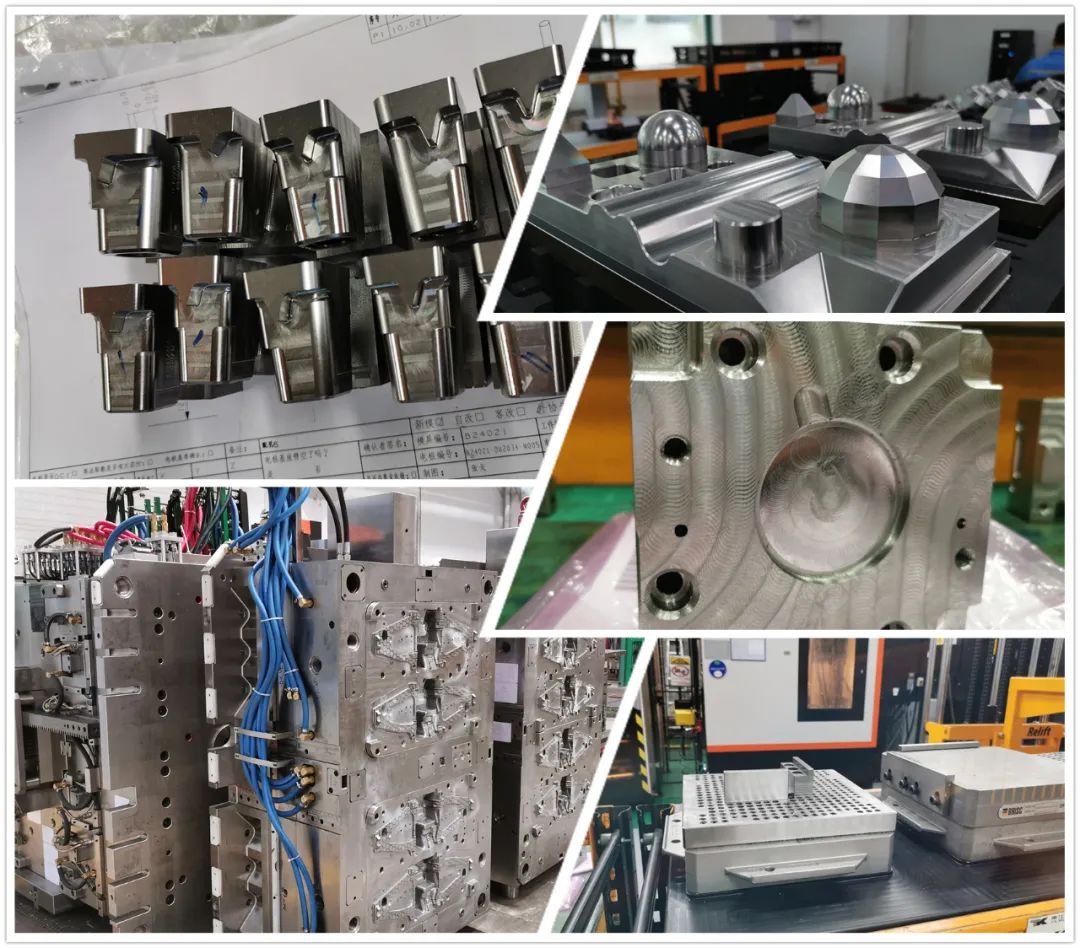

五軸聯動加工中心的引入讓精密零部件加工增加了更多的可能性，也為東江模具打開了一個嶄新的視角。毫無疑問，這是適應變化的最佳選擇，東江模具的制造能力因此得以迅速提升。

二、投入自動化生產線的探索和實踐

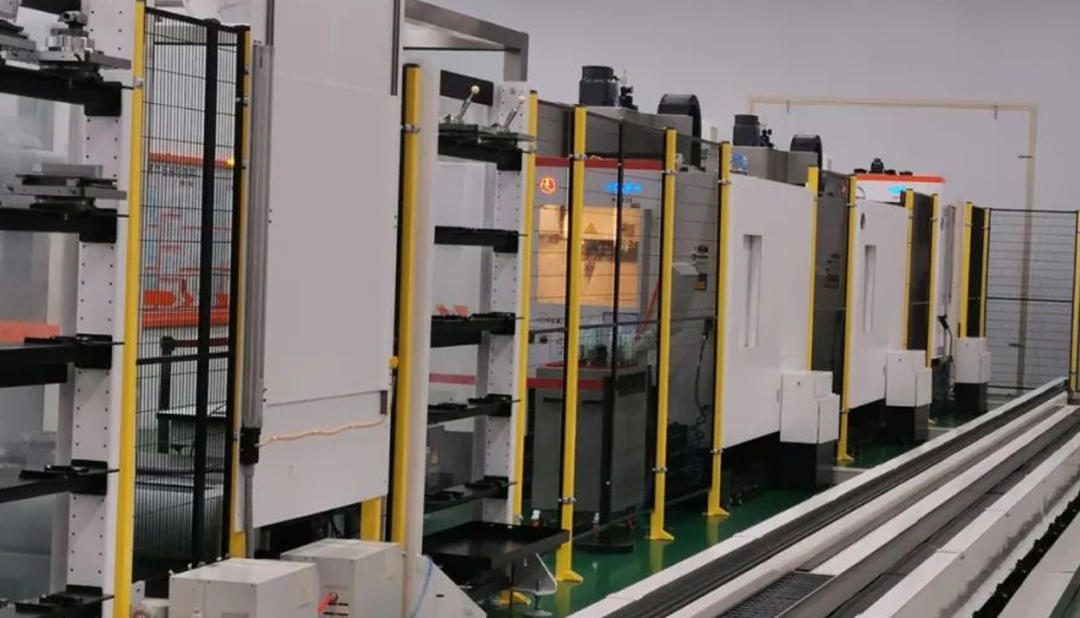

2014年底，由火花機、搭載TNC數控系統的加工中心搭配物料配送系統的的首條自動化生產線投入運營，由此東江模具開始了對新生產模式的探索和實踐，并積累了大量的應用經驗，為下一步東江模具踐行工業4.0理念，進行模具設計、制造領域的數字化和智能化建設打下了基礎。

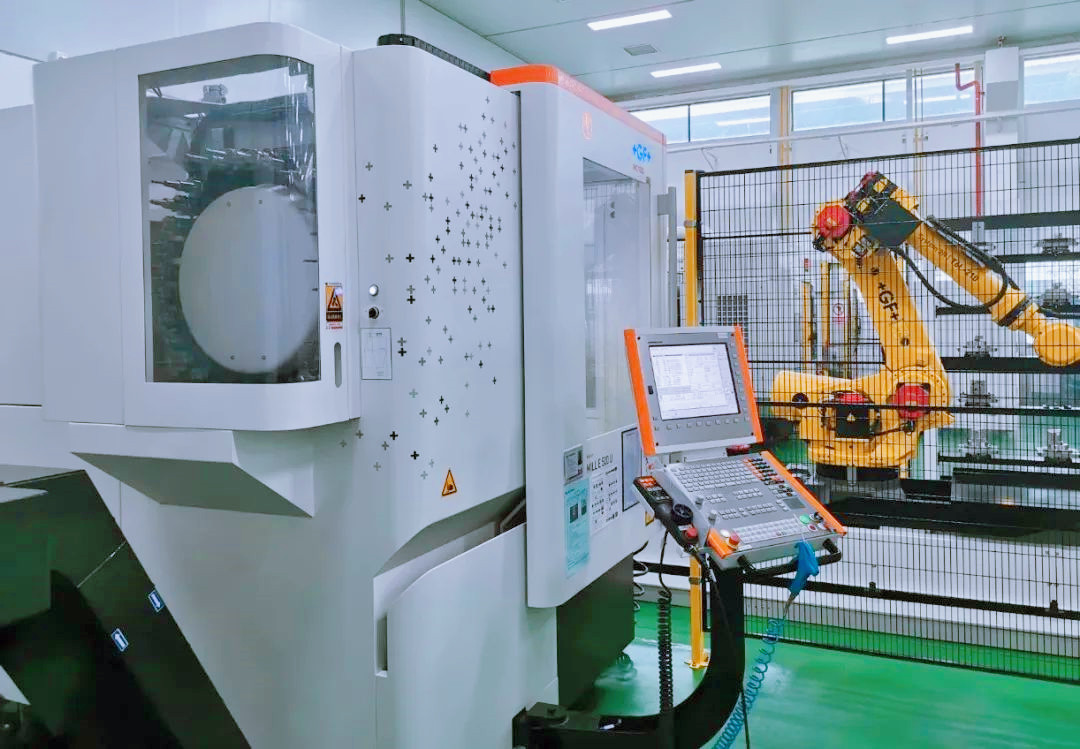

如今，東江模具已經構建了適合單件多品種模具制造的自動化加工系統，即由柔性加工單元、數控加工裝備、物料配送系統組成的自動化加工系統，其中柔性加工單元又分為柔性自動化單元、多機自動化單元和數控加工單元等10個細胞單元，這些細胞單元既可以單獨運作，也可以根據需求進行多個單元的聯動生產。

新的生產模式中，TNC數控系統將生產過程的各個相關方面連接在一起，適應現有的組織結構并為未來發展提供開放環境。

自動化加工系統在加工過程中產生了大量的結構、工藝和生產數據，海德漢TNC數控系統為這些數據的采集和傳輸提供的適用、方便的DNC接口，幫助東江模具推動設備使用率的提升。

事實上，海德漢數控系統的“智聯制造”全數字化任務單管理為個性化設計和網絡連接提供可能?！爸锹?lián)制造”提供全面的功能和數字化接口，傳輸必要的生產數據，通信接口允許刀具管理系統直接與數控系統的數據進行比較，對于相應MES和ERP系統開放一定的權限，生產中可以快速和靈活地響應變化需要結構清晰的數據并要求數據隨時可用。在數控加工的同時，“狀態監控”“擴展工作區”和“遠程桌面管理器”的強勁功能確保在網絡生產環境下高效率地進行數據管理，最終通過提供數字化任務管理能力，簡化數據使用，節省時間和提高加工透明度。

正如朝格圖所言，海德漢數控系統還有很多功能需要挖掘，未來東江模具還將通過數據挖掘推動工廠模塊化設計、生產OEE的優化提升、工藝數據優化和質量分析及優化，實時數據分析應用會進一步促使東江模具打造智能化精益生產工廠。
